BERTHO

Messbereichserweiterung

3 Beiträge in diesem Thema

hi!

Ich habe nächste Woche Abschlussprüfung, und da wäre es vom Vorteil, wenn ich so manche Formel auch herleiten könnte, es geht, wie es der Titel schon sagt um eine Messbereichserweiterung bei einem Strommessgerät.

Hier einmal die dazugehörige Schaltung und die fertige Formel:



Die Herleitung zu dieser Formel, die ich in einem FH-Skript entdekct habe:


Hier verstehe ich den Schritt von den Leitwerten, wieder zurück zu den Widerständen nicht (vom 3. zum 4. Bruch). Warum steht unter dem Bruch jetzt RP?

Ist zwar kein Computer-Problem, aber zumindest ein technisches und vielleicht kann mir ja jemand helfen :madmax: !

LG

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

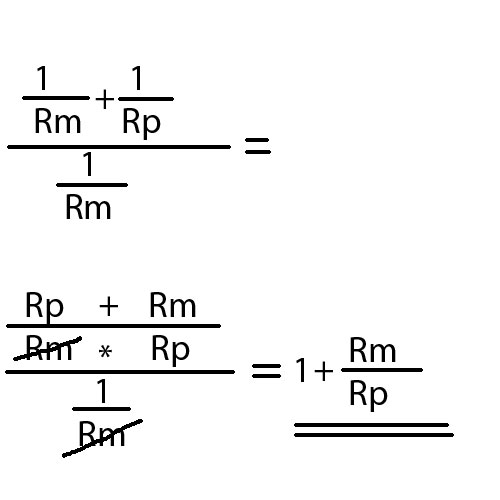

die oberen brüche musst auf gemeinsamen nenner (Rp*Rm) bringen dann kannst kürzen.

aber im prinzip kannst auch auf einigen anderen (leichteren) wegen zum ergebnis kommen.


bearbeitet von supporter_nord
